ZN28-12系列真空斷路器

ZN28A-12系列真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶內開關設備。該產品符合B1984-89標準，該產品總體結構為開關本體與操動機構一體安裝和開關本體機構分離安裝兩種形式。

產品介紹規格參數

產品介紹
ZN28-12系列真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶內開關設備。該產品符合B1984-89標準，該產品總體結構為開關本體與操動機構一體安裝和開關本體機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28-12型，適用于各種固體式開關柜，如GG-1A(Z) XGN2A10(Z)等。
該產品可配用CD17、CD10A型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構。

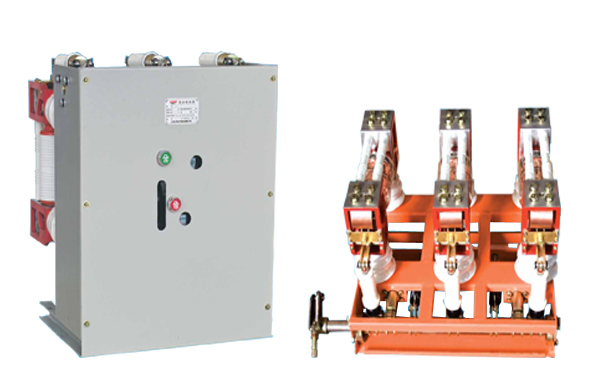

ZN28-12系列真空斷路器

銷售熱線：400-886-9311 18581858222

028-66607111 18581858999

傳真：028-82840299

Email：scshuyue@hotmail.com

網址： www.scjchy.com

營業展廳地址：成都市萬貫五金機電城C區9棟30-31號

ZN28-12系列真空斷路器主要技術參數：

序號	項目			單位	數據
					20KA		25KA	31.5KA	40KA
1	額定電壓			KV	12
2	額定電流			A	630、100 1250	12501600		1250、1600、2000、2500	160025003150
3	額定短路開斷電流			KA	20	25		31.5	40
4	額定短路開合電流（峰值）			KA	50	63		80	100
5	額定峰值耐受電流			KA	50	63		80	100
6	4S額定短時耐受電流			KV	50	63		80	100
7	額定絕緣水平	工頻耐壓（額定開前后）		KV	42斷口（斷口48）
		沖擊耐受（額定開斷前后）			75（斷口85）
8	額定操作順序				分-0.3S-合分-180 -S合分
9	機械壽命			次	10000
10	額定短時電流開斷次數			次	30			20
11	操動機構額定合閘電壓（直流）			V	110，220			220
12	操動機構額定分閘電流（直流）			A	71			128
13	操動機構額定合閘電壓（直流）			V	110、220
14	操動機構額定分閘電流（直流）			A	3.0、1.5
15	觸頭開距			mm	11±1
16	超行程（觸頭彈簧壓縮長度）			mm	4±1
17	三相分、合閘不同期			ms	≤2
18	觸頭合閘彈跳時間			ms	≤2
19	平均分閘速度（剛分6mm）			m/s	1.2±0.3
20	平均合閘數度			m/s	0.6±0.2
21	分閘時間		**操作電壓下	S	≤0.06
			**操作電壓下		≤0.08
22	合閘時間			S	≤0.2
23	各相主回路電阻			μΩ	≤40			≤20
24	動靜觸頭允許磨損累計厚度			mm	3
25	油緩沖緩沖行程			mm	10
