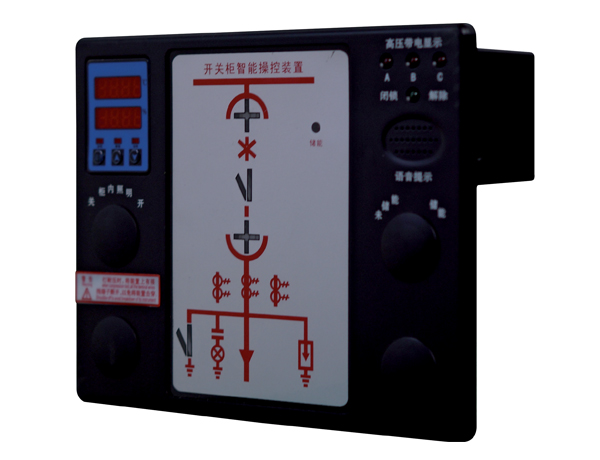

SKXY-100C開關柜智能操控裝置
一、產品介紹
SKXY-100C系開關柜智能操控裝置是我公司針對3-35kv電力開關柜的一種新型產品；適用于中置、手車柜、固定柜、環網柜等多種開關柜。
二、功能描述
1、有動態模擬顯示圖；
2、柜內溫濕度控制；
3、高壓帶電顯示及閉鎖功能；
4、語音防誤提示；
5、分合閘提示；
6、儲能提示；
7、遠方/就地操作；
8、照明操作；
9、485通訊接口，Modbus協議；
三、安裝方式
1、外形尺寸：230（長）×178（寬）×69（深）mm；
2、開孔尺寸220（長）×165（寬）mm；
3、安裝方式：面板嵌入式安裝。
一、開關柜智能控制裝置產品選型表
|
功能
型號 | SKXY-100A | SKXY-100B | SKXY-100C | SKXY-100D |
| 人體感應探頭 |
|
|
| √ |
| 語音防誤提示 |
| √ | √ | √ |
| 語音帶電提示 |
|
|
| √ |
| 動態模擬圖 | √ | √ | √ | √ |
| 帶電閉鎖顯示 | √ | √ | √ | √ |
| 驗電及核相 |
|
|
| √ |
| 溫濕度數顯控制 |
|
| √ | √ |
| 溫濕度模擬控制 | √ | √ |
|
|
| 分合閘、儲能、遠方/就地柜內照明操作 |
| √ | √ | √ |
| 預分預合閃光指示 |
|
| √ | √ |
| 分合閘回路完好指示 |
|
| √ | √ |
| 分合閘回路電壓顯示 |
|
|
| √ |
| 主回路電流、電壓、功率測量和顯示 |
|
|
|
|
| 觸頭、電纜搭接頭溫度測量和顯示 |
|
|
| 選配 |
| RS485通訊接口 |
| √ | √ | √ |
| 可編程變送輸出4-20mA;0-5V |
|
|
| 選配 |
特別提示：
在做柜體高壓試驗時，請將傳感器插頭從儀器上拔下，待試驗完畢后正確復原，以免損壞儀器和傳感器。
建議溫控器負載配用150W的加熱器。
