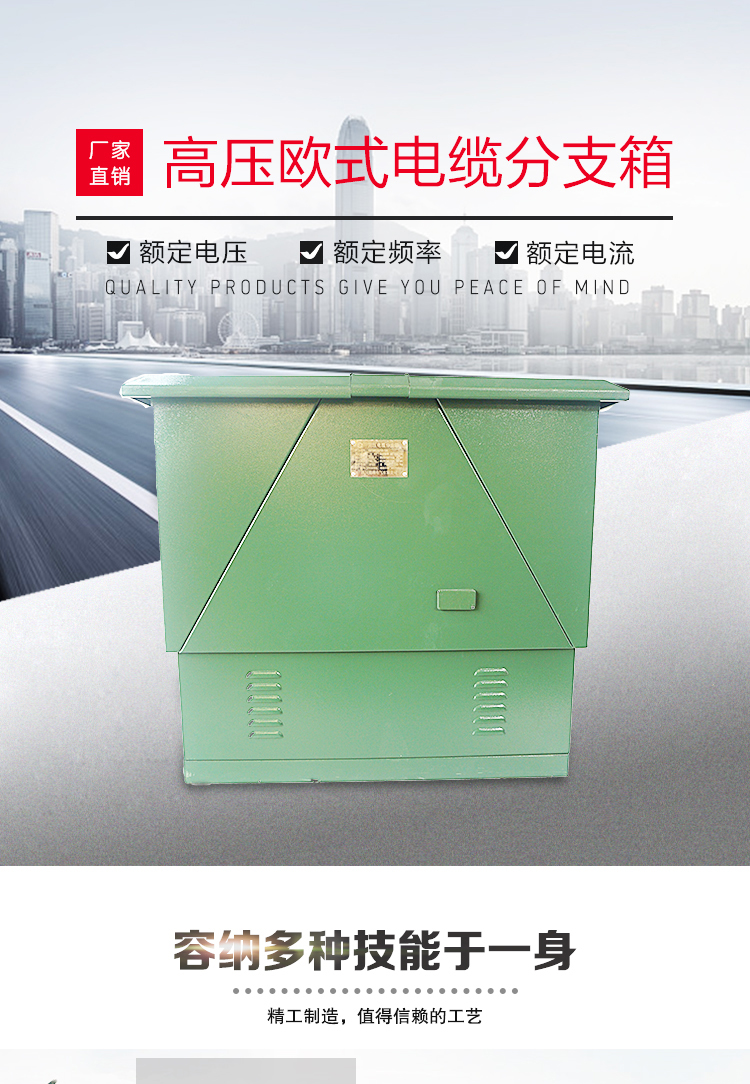

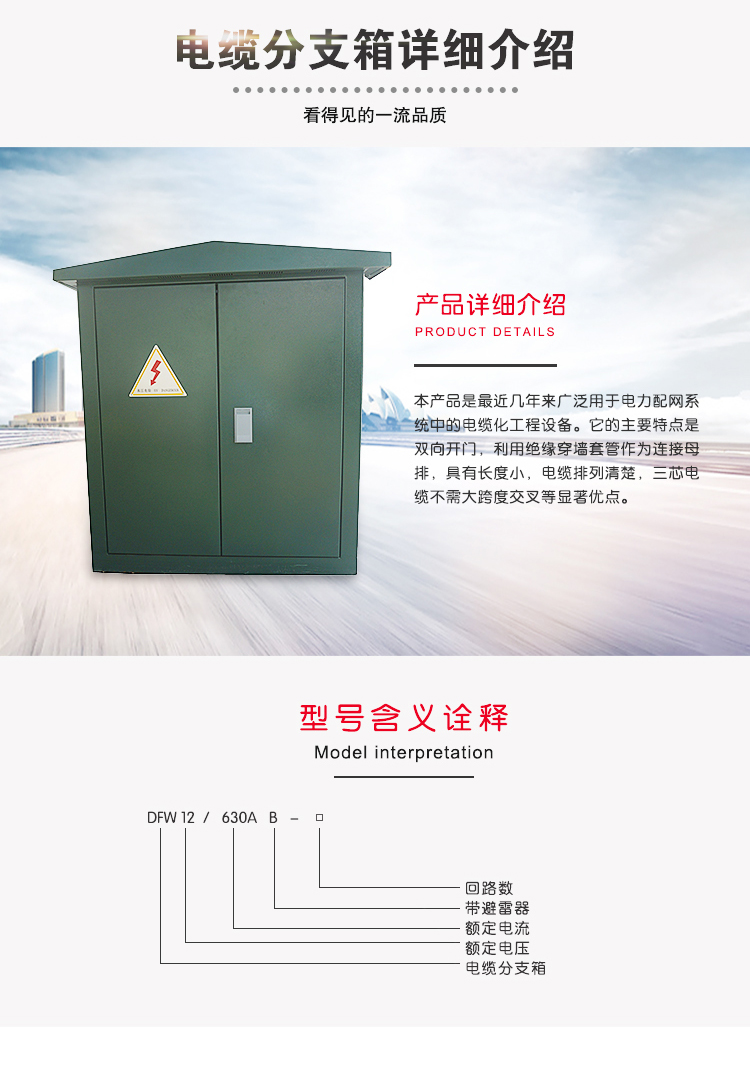

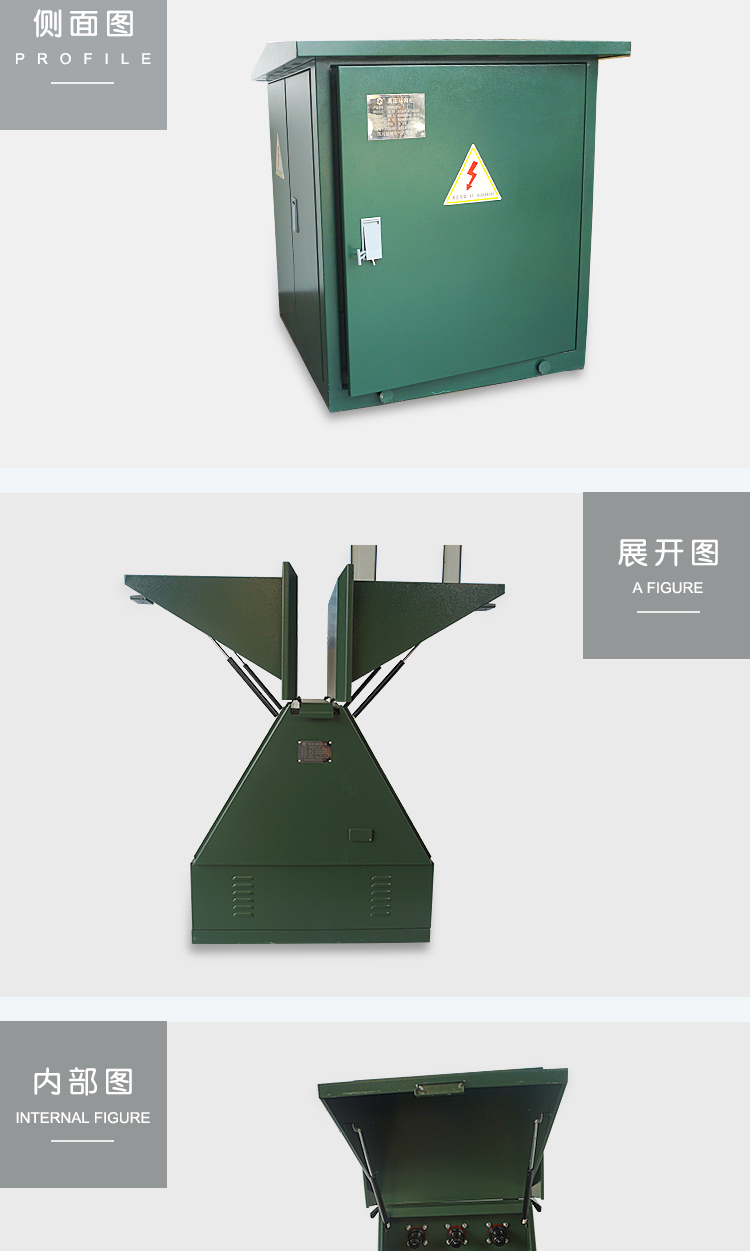

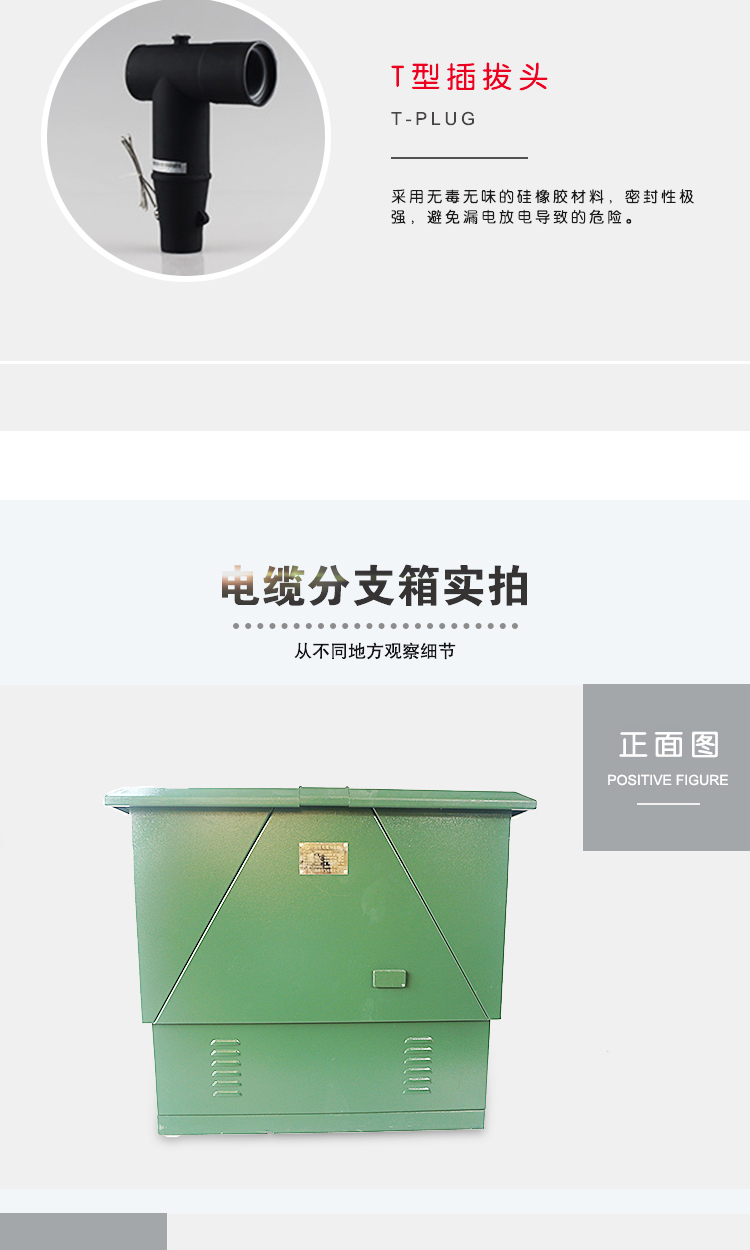

DFW-12/630A高壓歐式電纜分支箱

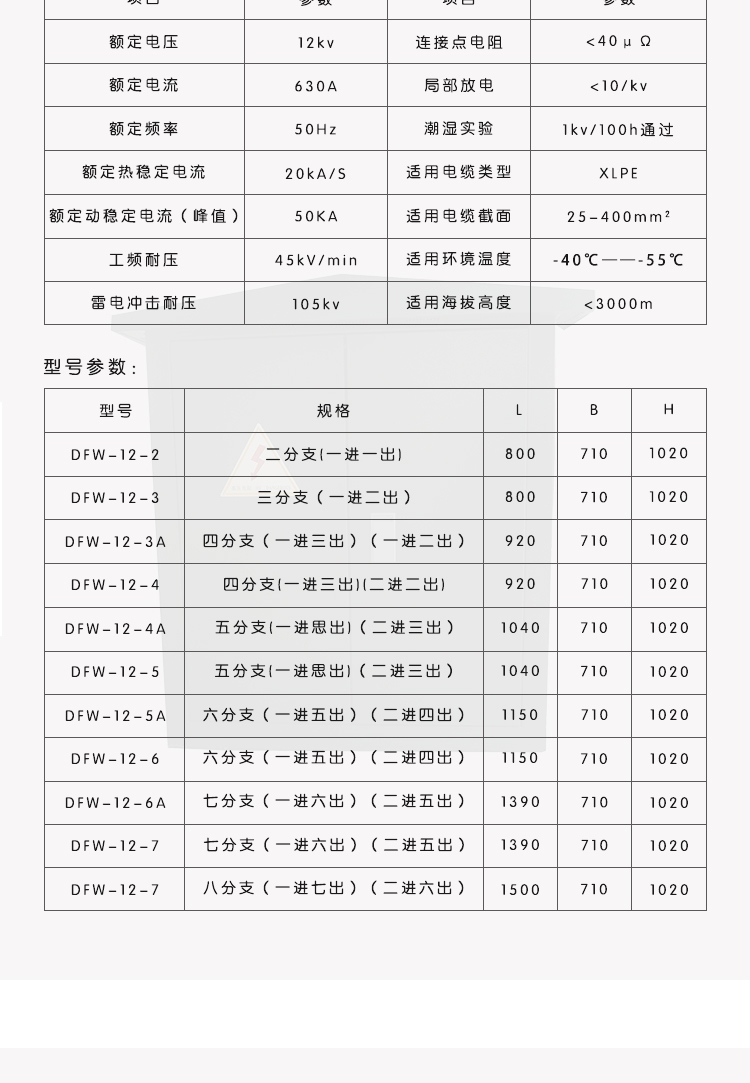

DFW-12/630A高壓歐式電纜分支箱 表一:
| 項目 | 參數 | 項目 | 參數 |
| 額定電壓 | 12kv | 連接點電阻 | <40μΩ |
| 額定電流 | 630A | 局部放電 | <10/kv |
| 額定頻率 | 50Hz | 潮濕實驗 | 1kv/100h通過 |
| 額定熱穩定電流 | 20kA/S | 適用電纜類型 | XLPE |
| 額定動穩定電流（峰值） | 50KA | 適用電纜截面 | 25-400mm2 |
| 工頻耐壓 | 45kV/min | 適用環境溫度 | -40℃——-55℃ |
| 雷電沖擊耐壓 | 105kv | 適用海拔高度 | <3000m |
DFW-12/630A高壓歐式電纜分支箱 表二:
| 序號 | 型號 | 規格 | L | B | H |
| 1 | DFW-12-2 | 二分支(一進一出) | 800 | 710 | 1020 |
| 2 | DFW-12-3 | 三分支（一進二出） | 800 | 710 | 1020 |
| 3 | DFW-12-3A | 四分支（一進三出）（一進二出） | 920 | 710 | 1020 |
| 4 | DFW-12-4 | 四分支(一進三出)(二進二出) | 920 | 710 | 1020 |
| 5 | DFW-12-4A | 五分支(一進思出)（二進三出） | 1040 | 710 | 1020 |
| 6 | DFW-12-5 | 五分支(一進思出)（二進三出） | 1040 | 710 | 1020 |
| 7 | DFW-12-5A | 六分支（一進五出）（二進四出） | 1150 | 710 | 1020 |
| 8 | DFW-12-6 | 六分支（一進五出）（二進四出） | 1150 | 710 | 1020 |
| 9 | DFW-12-6A | 七分支（一進六出）（二進五出） | 1390 | 710 | 1020 |
| 10 | DFW-12-7 | 七分支（一進六出）（二進五出） | 1390 | 710 | 1020 |
| 11 | DFW-12-7 | 八分支（一進七出）（二進六出） | 1500 | 710 | 1020 |
注：
1、“A”表示在分支箱內加裝避雷器
2、外形尺寸可根據用戶需求

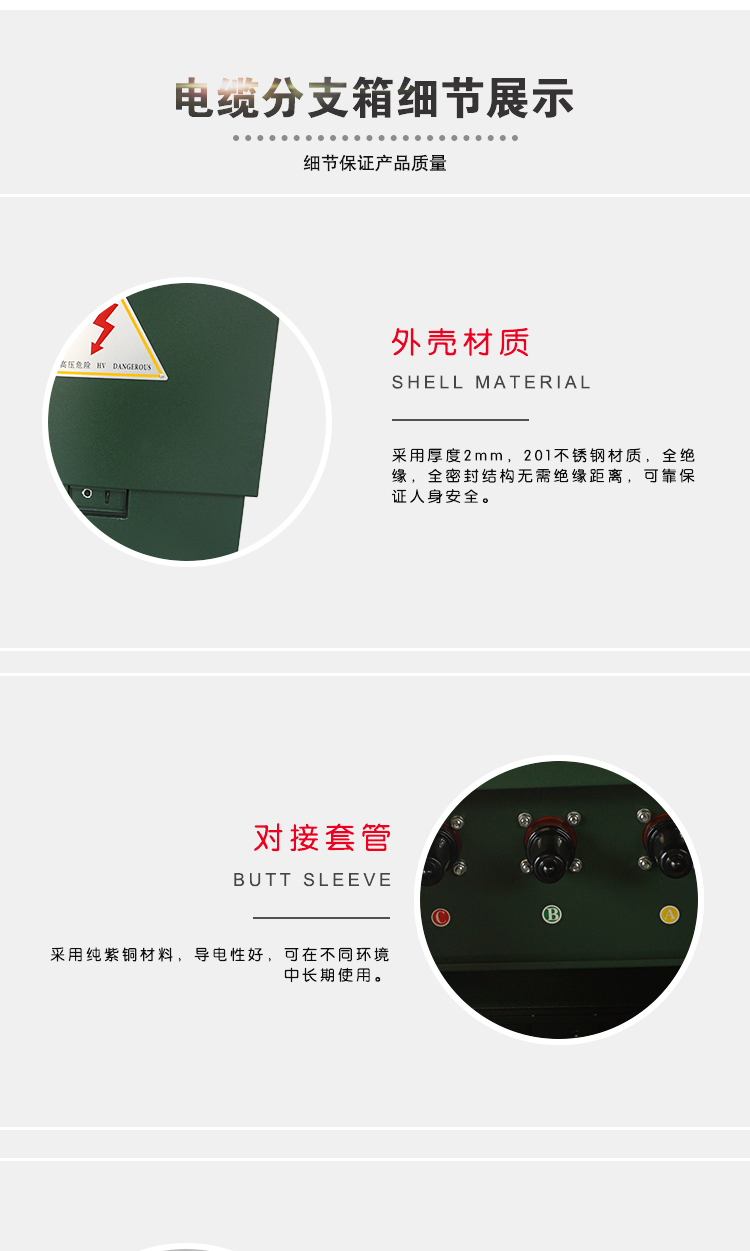

3、箱體有由不銹鋼板或優質鋼板制造
